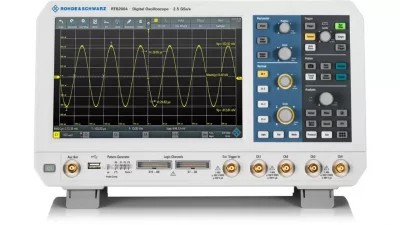

Цифровой четырехканальный осциллограф R&S RTB2004

Госреестр

Артикул: x-09844

Серия R&S®RTB2000 призвана в корне изменить отношение к портативным осциллографам. Совокупность высокой производительности, качества отображения информации и удобного интерфейса использования – обладает особой ценностью для пользователей. Приятным сюрпризом окажутся и габариты. Обладая большим 10-дюймовым сенсорным дисплеем (не характерным для моделей такого класса), осциллографы имеют глубину всего 15 см.

Подробнее

2 506 150 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цифровой четырехканальный осциллограф Rohde & Schwarz RTB2004 - это высокоэффективный инструмент для анализа, измерения и мониторинга различных электрических сигналов. Его уникальные характеристики делают его идеальным решением для широкого спектра применений, от разработки и тестирования электронных компонентов до контроля качества и анализа производственных процессов. Эта модель осциллографа обладает полосой пропускания 70 МГц на каждый из четырех аналоговых каналов, что обеспечивает высокую точность и детализацию измерений даже для сложных сигналов.

Частота дискретизации до 2,5 гигавыборок в секунду позволяет обрабатывать широкий диапазон частот с минимальными искажениями, а объем встроенной памяти на 20 миллионов точек обеспечивает возможность проведения длительных и детальных измерений без прерывания. Rohde & Schwarz RTB2004 также предлагает дополнительные цифровые каналы (до 16), что делает его еще более универсальным и подходящим для работы с цифровыми сигналами.

Эта функция делает его идеальным выбором для разработки и отладки цифровых систем и интерфейсов, таких как USB, PCI Express и Ethernet. Цифровой четырехканальный осциллограф Rohde&Schwarz RTB2004 предназначен для работы со сложными электронными системами и устройствами. Этот инструмент отличается высокой точностью и эффективностью в измерении и анализе различных электрических сигналов, а также в контроле качества и анализе производственных процессов. Прибор оснащен четырьмя аналоговыми каналами с пропускной способностью 70 МГц, что позволяет работать с сигналами сложной формы.

Особенностью RTB2004 является возможность работы в режиме MSO (мультисигнальный осциллограф) с использованием дополнительных 16 цифровых каналов. Это позволяет эффективно отслеживать взаимодействия сигналов в различных точках проверяемой системы. Для точного отображения сигналов сложной формы в осциллографе используется 10-разрядный АЦП (аналого-цифровой преобразователь). Результаты измерений отображаются на ярком WXGA-дисплее с разрешением 1280x800, что обеспечивает детализированное и качественное изображение.

Благодаря сенсорному экрану и поддержке стандартных “смартфонных” жестов, управление осциллографом становится простым и удобным. Встроенный цифровой вольтметр и частотомер позволяют проводить измерения без использования дополнительного оборудования, а генератор сигналов обеспечивает тестирование электронных систем в различных режимах работы.

В нашем магазине вы можете купить Цифровой четырехканальный осциллограф R&S RTB2004 или выбрать прибор из широкого ассортимента продукции Rohde & Schwarz. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Количество каналов	4 аналоговых канала + 16 цифровых
Полоса пропускания	300 МГц
Частота дискретизации	1,25 ГВыб/с
Интерфейсы	USB-host, USB-device, LAN
Тип	Осциллографы

Характеристики

Параметр	Значение
Система вертикального отклонения
Входные каналы	4 осциллографических 16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов	70 МГц RTB2004 100 МГц с опцией RTB-B241 200 МГц с опцией RTB-B242 300 МГц с опцией RTB-B243
Максимальная входная частота для логических каналов	300 МГц
Время нарастания переходной характеристики (расчетное)	<5 нс стандартно <3,5 нс с опцией RTB-B241 <1,75 нс с опцией RTB-B242 <1,15 нс с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали	от 1 мВ/дел до 5 В/дел
Импеданс	аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
Импеданс	логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение	аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки	от 1 нс/дел до 500 с/дел
Погрешность временной развертки	2,5x10-6
Система сбора данных
Частота дискретизации аналоговые каналы	1,25 ГВыб/с 2,5 ГВыб/с с чередованием
Частота дискретизации логические каналы	1,25 ГВыб/с
Глубина памяти	10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (с опцией RTB-K15)
Вертикальное разрешение	10 бит (16 бит в режиме high-resolution)
Скорость обновления	до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации	входы аналоговых каналов, входы логических каналов (опционально)
Режимы запуска	автоматический, ждущий, однократный
Виды запуска	Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения	до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения	Амплитудные и временные
Математическая обработка	сложение, вычитание, умножение, деление, БПФ
Тестирование по маске	тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (с опцией RTB-B6)	Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тестовых последовательностей	4 бит I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)	Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер	Измерения: частота, период Разрешение: 6 разрядов;
Дисплей
Тип	Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение	1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы	USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм	390×220×152
Масса	2,5 кг
