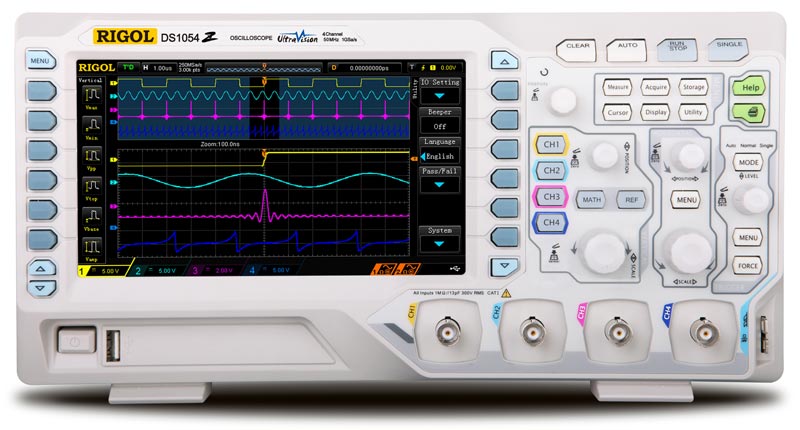

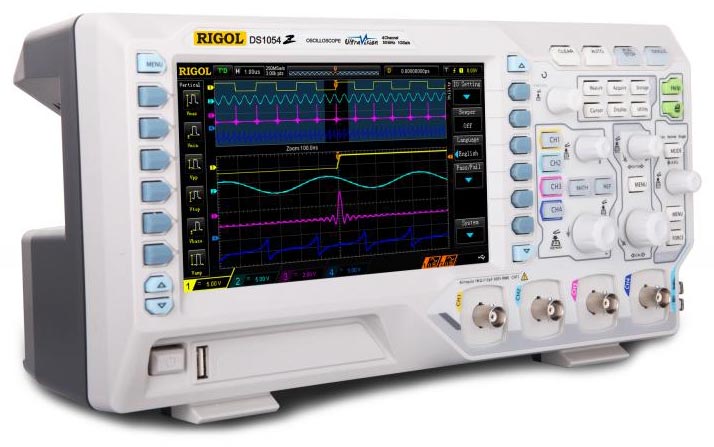

Цифровой осциллограф Rigol DS1054Z

Госреестр

Артикул: x-07453

Цифровой осциллограф. 4 канала. Полоса пропускания - 50 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала). Макс. память - 24 М. Входной импеданс: 1 МОм. Скорость захвата 30000 осц/сек. 256 градаций яркости. Расширенная синхронизация, в т.ч. протоколы I²C, RS232, SPI. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ. Интерполятор: линейный, Sin(x)/x. Регистратор 5000 кадров. Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480. Вес: 3,2 кг. Габаритные размеры: 313,1 x 160,8 x 122.4 мм.

Подробнее

64 350 руб./шт

После авторизации

54 698 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Технические характеристики

Характеристика		Значение
Полоса пропускания		50 MГц
Режим дискретизации		Реальное время
Количество каналов		4
Регистрация	Режим	Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит
Регистрация	Макс. дискретизация (реальное время)	1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±1% \|\| 15 пФ ±3 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	30000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
	Полоса пропускания для аналогового периодического сигнала	DC ~ 50 МГц
	Полоса пропускания для однократного сигнала	DC ~ 50 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤7 нс (типичное)
	Погрешность коэф. усиления	<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
	Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами	≥40 дБ
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A×B, A/B, FFT, &&, \|\|, ^, !, intg, diff, sqrt, lg, ln, exp, abs
	FFT окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Шкала для FFT окна	dB/dBm, Vrms
	Количество шин для декодирования	2
	Декодирование	Parallel, RS-232/UART, I²C, SPI

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	16 нс ~ 10 с
Чувствительность триггера	1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		8 нс ~ 10 с
Запуск по ранту (штатно с 01.01.19)	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту (штатно с 01.01.19)	диапазон установок		8 нс ~ 4 с
Запуск по окну (штатно с 01.01.19)	Фронт		нарастающий, спадающий, нарастающий & спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		8 нс ~ 4 с
Запуск по N фронту (штатно с 01.01.19)	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 10 с
	Номер фронта		1 ~ 65535
Скорость нарастания (Slope)	Скорость сигнала		положительная или отрицательная полярность: >, <, внутри диапазона <>
Скорость нарастания (Slope)	Условие запуска		8 нс ~ 10 с
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P HDTV
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (штатно с 01.01.19)	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Длительность задержки		8 нс ~ 10 с
Запуск по истечении времени (TimeOut) (штатно с 01.01.19)	Фронт		нарастающий, спадающий, нарастающий & спадающий
Запуск по истечении времени (TimeOut) (штатно с 01.01.19)	Установка времени		16 нс ~ 10 с
Запуск по длительности события	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>
	Длительность		8 нс ~ 10 с
Запуск Установка / Удержание (Setup/Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		8 нс ~ 1 с
	Время удержания		8 нс ~ 1 с
RS-232/UART запуск (штатно с 01.01.19)	Полярность		положительная, инвентированая
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I2C запуск (штатно с 01.01.19)	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 8 бит, 10 бит
	Диапазон		от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF
	Длина		1 ~ 5 байт
SPI запуск (штатно с 01.01.19)	Условие		TimeOut
	Значение удержания		16 нс ~ 10 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 7” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160 000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Тип отображения	векторный, точками

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный

USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<50 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	313,1 мм × 160,8 мм × 122,4 мм (ШВГ)
Вес	Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)

Характеристики

Количество каналов	4
Полоса пропускания	50 МГц
Частота дискретизации	1 Гвыб/c
Объём памяти	24 М
Интерфейсы	USB-host, USB-device, LAN
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Тип	Цифровой осциллограф
Количество каналов	4
Полоса пропускания	50 МГц
Частота дискретизации	1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала)
Объём памяти	24 М
Интерфейсы	USB-host, USB-device, LAN

Комплектация

Стандартная комплектация

прибор
осциллографические щупы – 4 шт. пассивных (150 МГц)
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
CD диск с руководством по эксплуатации и программным обеспечением

Дополнительная комплектация

комплект для монтажа в стойку RM-DS1000Z
адаптер USB-GPIB
пассивный пробник RP2200
пассивный пробник RP3300A
высоковольтный пробник RP1300H
высоковольтный пробник RP1050H
токовый пробник RP1001C
токовый пробник RP1002C
токовый пробник RP1003C
токовый пробник RP1004C
токовый пробник RP1005C
блок питания для токовых пробников RP1000P
дифференциальный высоковольтный пробник RP1025D
дифференциальный высоковольтный пробник RP1050D
дифференциальный высоковольтный пробник RP1100D
адаптер 50 Ом RT50J
опция расширения памяти до 24 М (1 канал) / 12 М (2 канала) / 6 М (четыре канала) MEM-DS1000Z
опция покадрового регистратора 60000 кадров в реальном времени REC-DS1000Z
опция расширенного запуска AT-DS1000Z
опция анализа последовательных шин SA-DS1000Z
