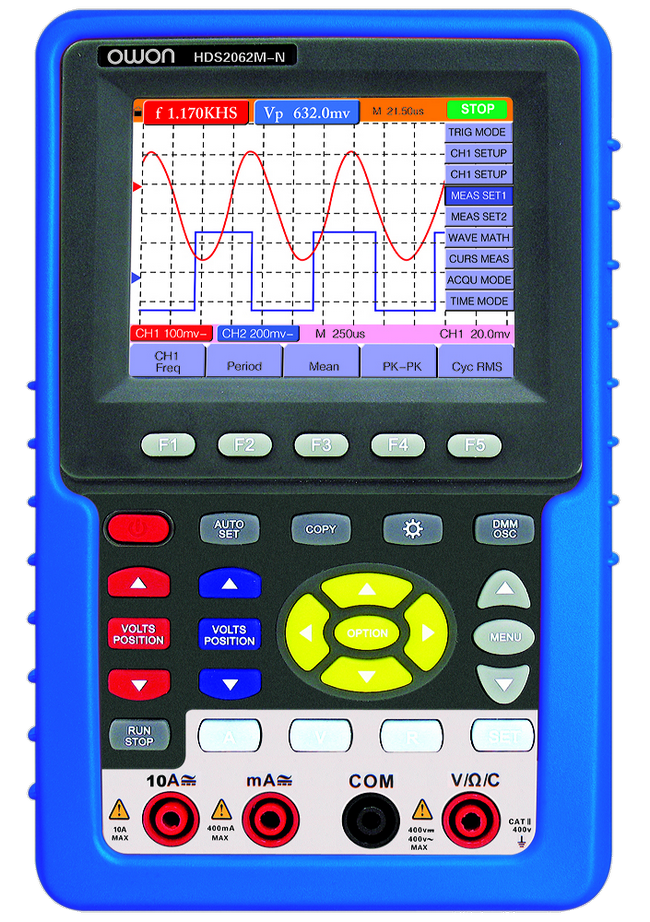

Осциллограф-мультиметр OWON HDS2062M-N

Артикул: x-12220

Портативный 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания 60 МГц

Подробнее

49 496 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

OWON HDS2062M-N — это осциллограф-мультиметр, который сочетает в себе функции осциллографа и мультиметра. Он предназначен для измерения и анализа электрических сигналов. Осциллограф-мультиметр OWON HDS2062M-N имеет ряд характеристик, которые делают его незаменимым инструментом для инженеров и технических специалистов.

Одной из ключевых особенностей прибора является высокая частота дискретизации — 500 МГц. Это позволяет получать точные и детализированные данные о сигналах. Также прибор оснащён функциями обнаружения пиковых значений и усреднения данных. Это позволяет анализировать сигналы более глубоко и точно.

OWON HDS2062M-N работает от источника переменного напряжения 100–240 В с частотой 50/60 Гц. Это обеспечивает стабильность и надёжность работы прибора. Прибор имеет цветной жидкокристаллический дисплей с диагональю 3,7 дюйма. Это обеспечивает удобство просмотра данных и настроек прибора.

В нашем магазине вы можете купить Осциллограф-мультиметр OWON HDS2062M-N и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

Количество каналов	2
Полоса пропускания	60 МГц
Частота дискретизации	1 Гвыб/c
Интерфейсы	USB2.0 host, USB2.0 device, RS-232
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Осциллограф
Дискретизация
Режим дискретизации	Нормальная дискретизация Обнаружение пиковых значений Усреднение данных
Частота дискретизации	500 МГц
Входы осциллографа
Развязка на входе	Связь по постоянному току, связь по переменному току, развязка на землю
Входной импеданс	1 МОм ± 2% соединенный параллельно с емкостью 10 пФ ± 5 пФ
Коэффициент ослабления щупа	1Х, 10Х, 100Х, 1000Х
Максимальное допустимое входное напряжение	400 В (пиковое значение)
Время задержки канала (типичное)	150 пс
Горизонтальная развертка
Диапазон частот дискретизации	0,25 Гц – 500 МГц
Метод интерполяции осциллограмм	(sin x)/x
Длина записи	6К точек в каждом канале
Погрешность частоты дискретизации и времени задержки	±10-4 (любой временной интервал, равный или более 1 мс)
Точность измерения временного интервала (∆Т) (полная ширина полосы)	Одиночный: ±(1 интервал дискретизации +10-4 х показание+0,6 нс) Усреднение по 16: (1 интервал дискретизации +10-4 х показание+0,4 нс)
Горизонтальная развертка
Аналого-цифровой преобразователь	Синхронная дискретизация в обоих каналов при разрешении 8 бит
Диапазон смещений	±1 В (5 мВ/деление – 100 мВ/деление), ±40 В (200 мВ/деление – 5 В/деление)
Аналоговая полоса пропускания	60 МГц
Полоса пропускания при регистрации однократного сигнала	Полная полоса пропускания
Низкочастотный предел (по уровню -3 дБ при связи по переменному току)	≥ 5 Гц (для разъема типа BNC)
Время нарастания фронта (типичное при использовании BNC-разъема)	≤ 5,8 нс
Погрешность коэффициента усиления постоянного тока	±3%
Погрешность измерения постоянного сигнала (при режиме дискретизации «усреднение данных»)	Разность напряжений (∆V) между любыми двумя точками на осциллограмме после усреднения более чем по 16 осциллограммам: ±(3%+0,05 делений)
Запуск
Диапазон уровней запуска	±6 делений от центра экрана
Погрешность уровня запуска (типичная) для сигнала со временем нарастания и временем спада равным или более 20 нс	±0,3 деления
Смещение момента запуска	655 делений в сторону упреждающего запуска и 4 деления в сторону запаздывающего запуска
Диапазон времени задержки запуска	10 нс – 10 с
Настройка на уровень 50% (типичная)	Работа при частоте входного сигнала равной или более 50 Гц
Режим запуска по синхроимпульсу видеосигнала	Поддерживаются системы NTSC, PAL и SECAM с любой частотой кадра или строки
Частотомер
Разрядность показания	6 разрядов
Частотный диапазон	При связи по переменному току: от 2 Гц до предельной частоты пропускания
Режимы работы	Если выбран запуск по фронту, частотомер работает в одноканальном режиме Если выбран режим поочередного запуска, частотомер работает в двухканальном режиме Если выбран запуск по видеосигналу, частотомер не будет работать
Измерения
Курсорные измерения	Позволяют измерить разность напряжений (∆V) и временной интервал (∆Т) между курсорами
Автоматические измерения	Позволяют измерить размах сигнала, среднее значение, среднеквадратичное значение, частоту, период, максимальное и минимальное напряжение, напряжение верхнего и нижнего уровней, амплитуду, амплитуду выбросов на фронте и перед фронтом импульса, время нарастания и время спада, длительность заднего фронта импульса, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, величину задержки А→↑B , величину задержки А→↓B
Щуп осциллографа
Положение 1Х
Полоса пропускания	От 0 до 6 МГц
Уровень ослабления	1:1
Диапазон компенсации	15 пФ – 35 пФ
Входное сопротивление	1 МГц ± 2%
Входной импеданс	85 пФ – 115 пФ
Входное напряжение	<200 В постоянное напряжение + пиковое переменное напряжение
Положение 10Х
Полоса пропускания	Полная полоса пропускания осциллографа
Уровень ослабления	10:1
Входное сопротивление	10 МГц ± 2%
Входной импеданс	14,5 пФ – 17,5 пФ
Входное напряжение	<600 В постоянное напряжение + пиковое переменное напряжение
Мультиметр
Предел измерения	Разрешение	Точность
Постоянное напряжение (VDC)
Входной импеданс: 10 МОм. Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).
400,0 мВ	100 мкВ	±(1%+2)
4,000 В	1 мВ
40,00 В	10 мВ
400,0 В	100 мВ
1000,0 В	1 В
Переменное напряжение (VAC)
Входной импеданс: 10 МОм. Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение). Частотный диапазон: 40–400 Гц. Отображаемое значение: эффективное значение синусоидальной волны.
4,000 В	1 мВ	±(1%+3)
40,00 В	10 мВ
400,0 В	100 мВ
750,0 В	1 В	±(1,5%+3)
Постоянный ток (DC)
40,00 мА	10 мкА	±(1,5%+1)
400,0 мА	100 мкА	±(1,5%+1)
10 А	10 мА	±(3%+3)
Переменный ток (АC)
40,00 мА	10 мкА	±(1,5%+1)
400,0 мА	100 мкА	±(2%+1)
10 А	10 мА	±(5%+3)
Сопротивление
400,0 Ом	0,1 Ом	±(1%+3)
4,000 кОм	1 Ом	±(1%+1)
40,00 кОм	10 Ом
400,0 кОм	100 Ом
4,000 МОм	1 кОм
40,00 МОм	10 кОм	±(1,5%+3)
Емкость
51,20 нФ	10 пФ	±(3%+3)
512,0 нФ	100 пФ
5,120 мкФ	1 нФ
51,20 мкФ	10 нФ
100 мкФ	100 нФ
Проверка диодов
Диапазон напряжений	0–1,5 В
Прозвонка электрических цепей
Если сопротивление обследуемой цепи менее 50 Ом	звучит сигнал
Адаптер питания
Источник питания	переменное напряжение 100-240 В 50/60 Гц
Выходное напряжение	постоянное 1,5 В
Выходной ток	1500 мА
Батарея	встроенная литий-ионная батарея 7,4 В
Общие характеристики
Размеры	18 см х 11,5 см х 4 см
Масса	645 г
Дисплей	цветной жидкокристаллический дисплей 3,7 дюйма
Разрешение дисплея	640 (по горизонтали) х 480 (по вертикали) пикселов
Цветность дисплея	65536 цветов

Комплектация

осциллограф-мультиметр
сетевой адаптер
осциллографический щуп 2 шт.
измерительные щупы к мультиметру 2 шт.
модуль расширения для измерения малых емкостей
USB кабель для подключения к ПК
токовый шунт
устройство для калибровки осциллографических пробников
руководство по эксплуатации
программное обеспечение
