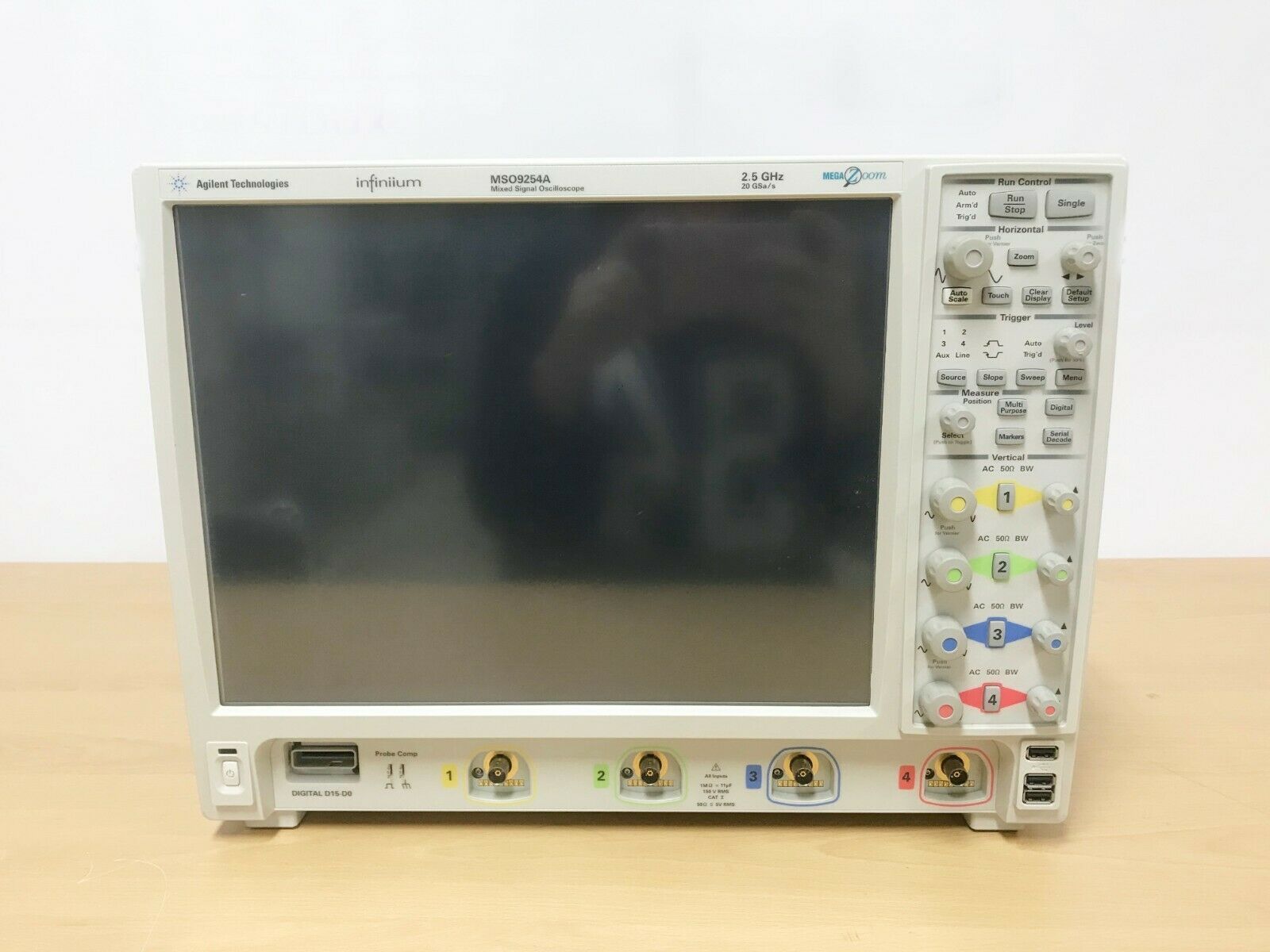

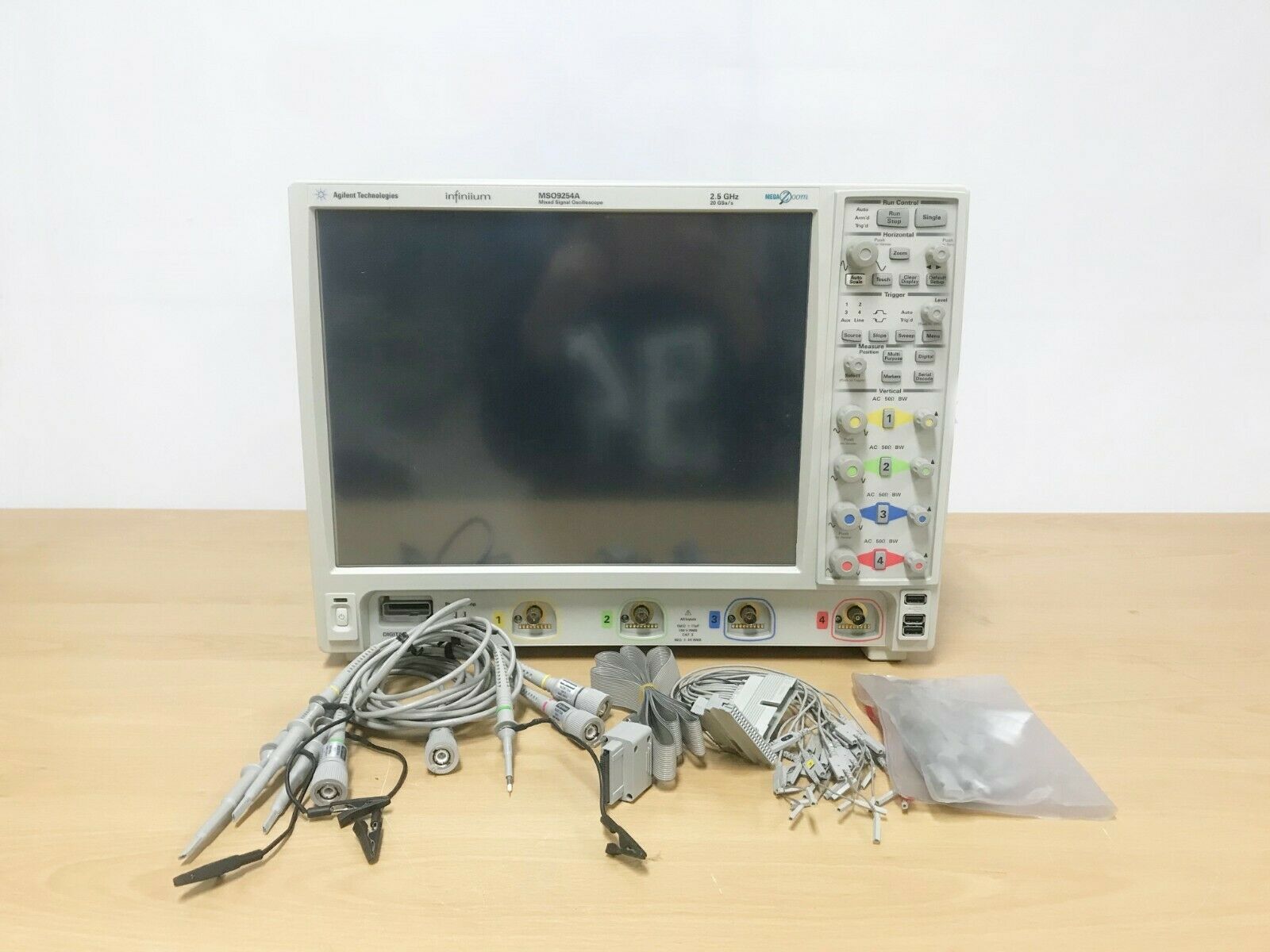

Осциллограф Agilent MSO9254A N2873A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-11532

Осциллограф Agilent MSO9254A N2873A — это мощный инструмент для анализа сигналов с пропускной способностью до 2,5 ГГц и частотой дискретизации до 2 Гвыб/сек. Он позволяет записывать до 20 млн точек сигнала, обеспечивая высокую детализацию и точность измерений.

Подробнее

3 163 030 руб./шт

7 355 884 руб.

-57%

Экономия 4 192 854 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Agilent MSO9254A-N2873A является отличным выбором для тех, кто занимается разработкой и тестированием электронных устройств. Обладая полосой пропускания до 2,5 ГГц и возможностью расширения, этот осциллограф позволяет проводить высокоточные измерения даже самых сложных сигналов.

Особенностью данной модели является наличие 4 аналоговых каналов и 16 цифровых, что делает его идеальным инструментом для анализа смешанных сигналов. С помощью MSO9254A вы сможете объединить три прибора в одном – осциллограф, логический анализатор и анализатор протоколов – что значительно упростит вашу работу. Память осциллографа составляет 20 Мбит на каждый канал и может быть расширена до 1 Гбит. Это позволит вам хранить и анализировать большое количество данных, необходимых для проведения длительных исследований и сложных измерений.

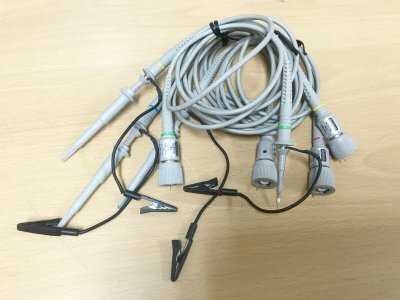

Частота дискретизации устройства равна 20 Гвыб/с, что гарантирует высокую точность измерений и детальную информацию о сигнале. Функция расширенного запуска InfiniiScan позволяет быстро и легко находить нужные события в сложных сигналах. Осциллограф Agilent MSO9255A N2873A представляет собой мощный и универсальный инструмент для диагностики и анализа электронных сигналов. Вместе с ним в комплекте поставляются различные аксессуары, которые расширяют его возможности и облегчают эксплуатацию. Одним из таких аксессуаров являются четыре пассивных пробника 500МГц, которые обеспечивают высокую точность измерения и стабильность сигнала. Они идеально подходят для работы с осциллографом Agilent, так как имеют высокую пропускную способность и могут работать на высоких частотах.

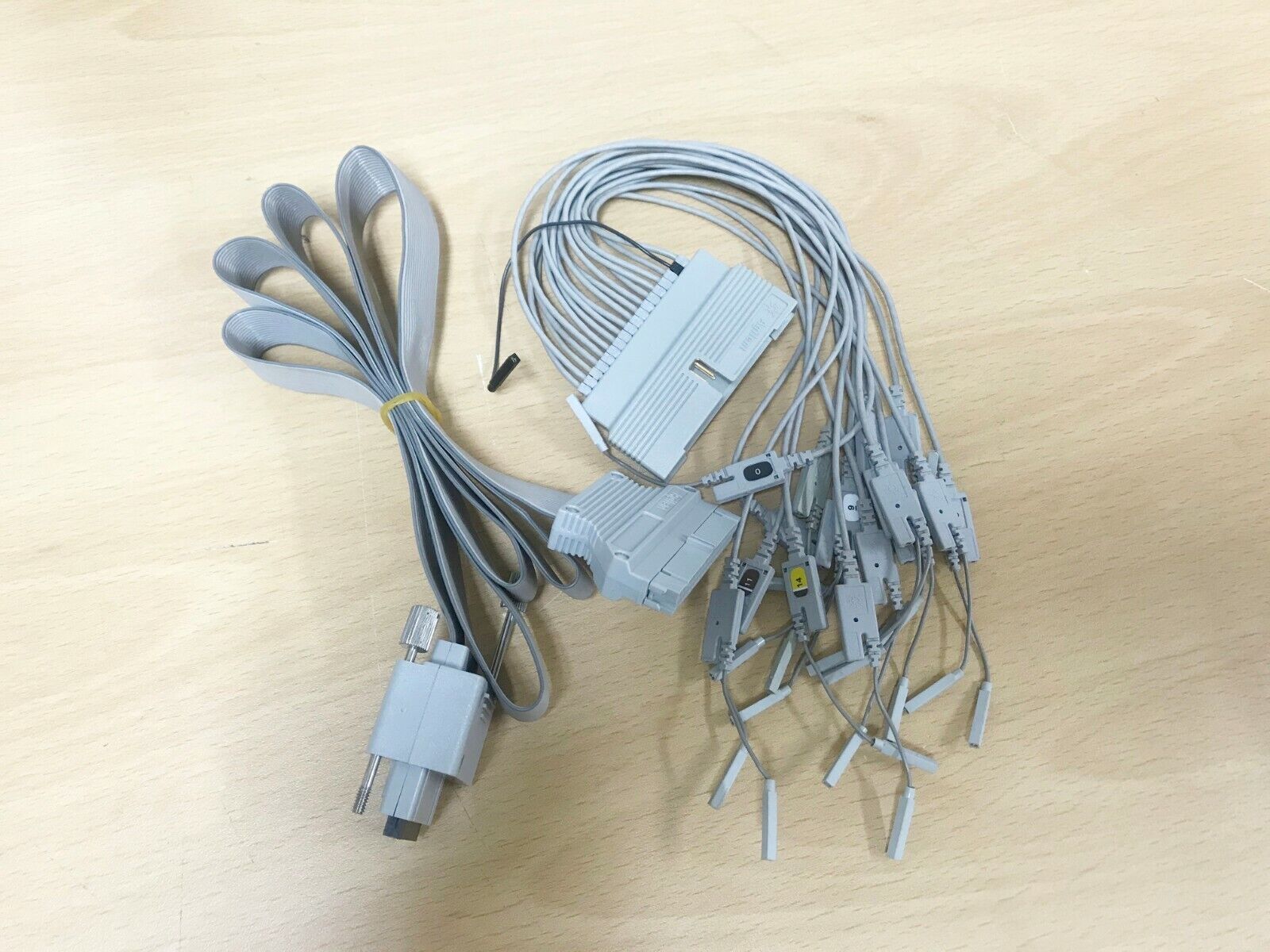

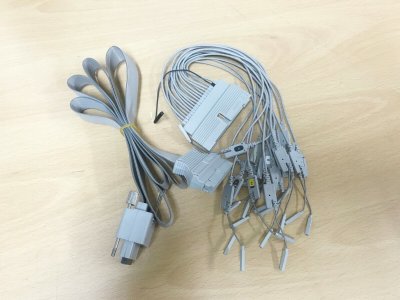

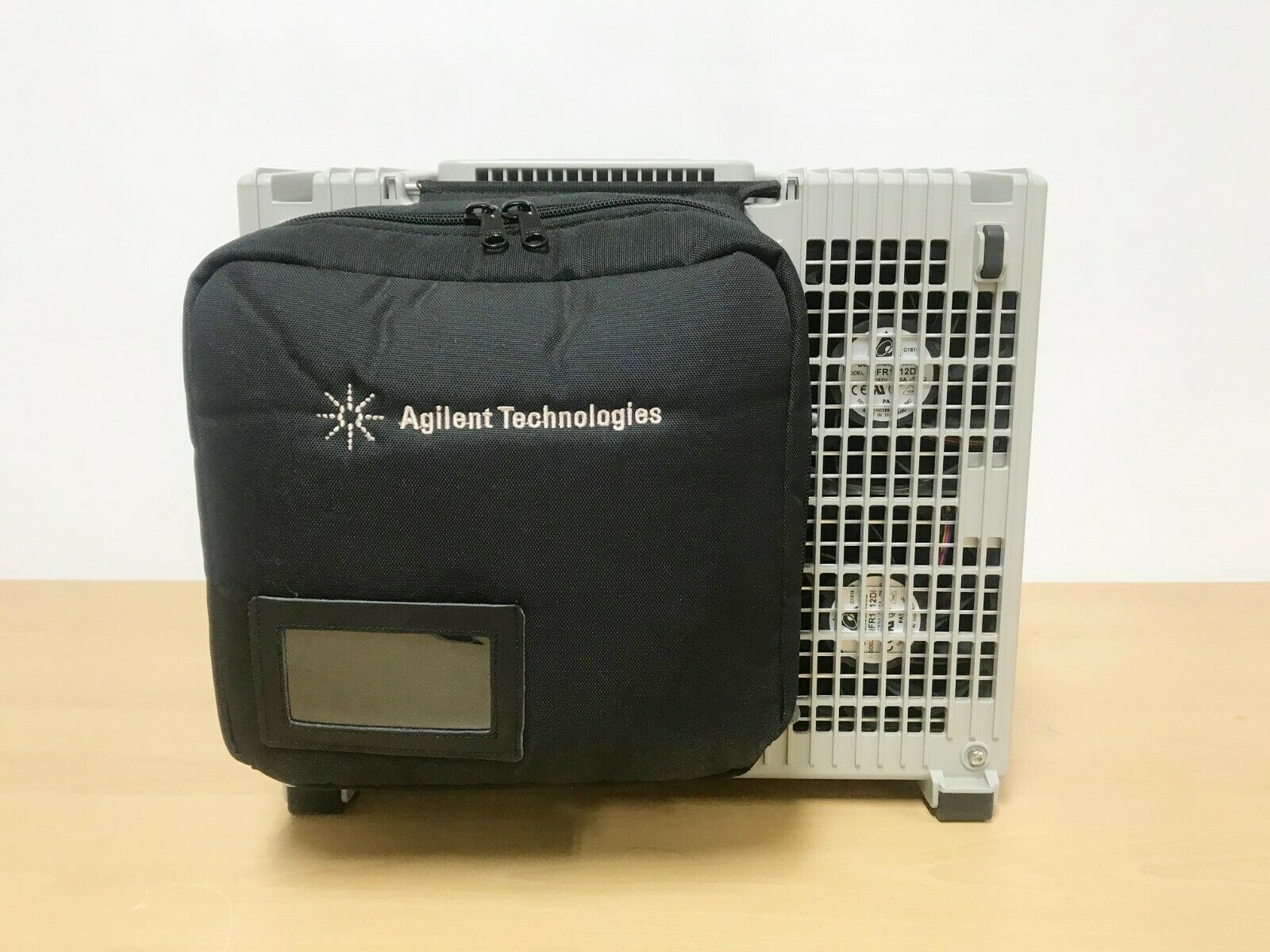

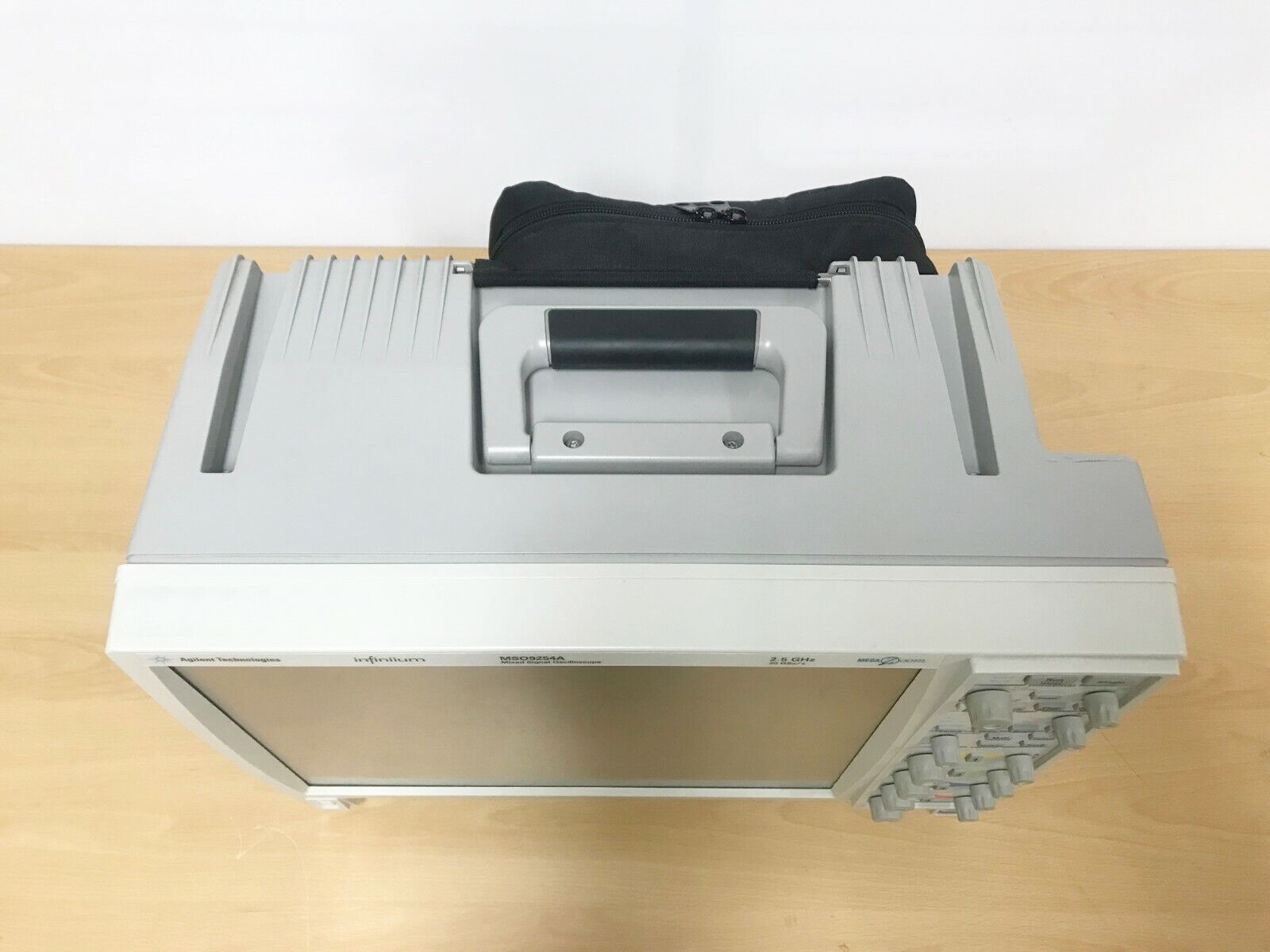

Кроме того, в комплекте поставляется логический пробник с “летающим” выводом, который позволяет быстро и удобно подключать осциллограф к цифровым сигналам. Кабель MSO обеспечивает надежное соединение между прибором и пробником, а калибровочное устройство помогает поддерживать точность измерений на высоком уровне. Также в комплекте имеется сумка для хранения принадлежностей зондов, которая крепится к задней панели прибора. Она защищает аксессуары от повреждений и облегчает их транспортировку.

Пакет библиотек Keysight IO Package содержит набор инструментов для управления вводом-выводом данных. Это позволяет упростить процесс сбора и анализа данных, а также ускоряет процесс отладки.

В нашем магазине вы можете купить Осциллограф Agilent MSO9254A N2873A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	2,5 ГГц
Частота дискретизации	20 Гвыб/c
Интерфейсы	USB, LAN, RS-232, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметры	Значения
Аналоговая полоса пропускания (–3 дБ)	2,5 ГГц
Время нарастания и спада	10 - 90%: 142 пс 20 - 80%: 98 пс
Входные каналы	4 + 16
Входной импеданс	50 Ом ± 2.5%
Чувствительность	1 МОм: 1 мВ/дел. ÷ 5 В/дел. 50 Ом: 1 мВ/дел. ÷ 1 В/дел.
Характер связи на входе	1 MОм: AC (3.5 Гц), DC 50 Ом: DC
Разрешение по вертикали	8 бит, ≥ 12 бит с усреднением
Развязка между каналами	DC ÷ 50 MHz: 50 dB >50 MHz ÷ 1 GHz: 40 dB >1 GHz ÷ 4 GHz: 25 dB
Погрешность коэффициента усиления постоянного напряжения	± 2% от полной шкалы при шкале полного разрешения канала
Максимальное входное напряжение	1 MОм: 150В RMS или DC, CAT I ± 250 В (DC + AC) в AC соединение 50 Ом: 5 Vrms
Погрешность установки смещения	± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ)
Динамический диапазон	1 MОм: ± 8 деления от середины экрана 50 Ом: ± 8 деления от середины экрана
Погрешность измерения постоянного напряжения	Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)]
Дисплей
Дисплей	Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном
Серая шкала яркости	64 уровня яркости
Разрешение	1024 точек по горизонтали х 768 точек по вертикали
Примечания	В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая
Сетки	Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали
Стили отображения осциллограмм	Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм.
Компьютерная система и периферийные устройства, порты ввода-вывода
Операционная система	Windows XP Pro®
Центральный процессор	Intel®Celeron™ M530 1.733 ГГц
Оперативная память компьютера	2 Гбайт
Дисководы	Внутренний жесткий диск ≥ 250 Гбайт Дополнительный съемный жесткий диск (опция) Дополнительный внешний USB дисковод DVD-RW (опция)
Периферийные устройства	Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB
Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти)	Сжатый внутренний формат (.wfm (2 х 108 точек)), значения, разделяемые запятой (.csv (109 точек)), раздельные значения (.tsv (109 точек)), обычный двоичный формат (.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек))
Графические файлы	BMP, PNG, TIFF, GIF или JPEG

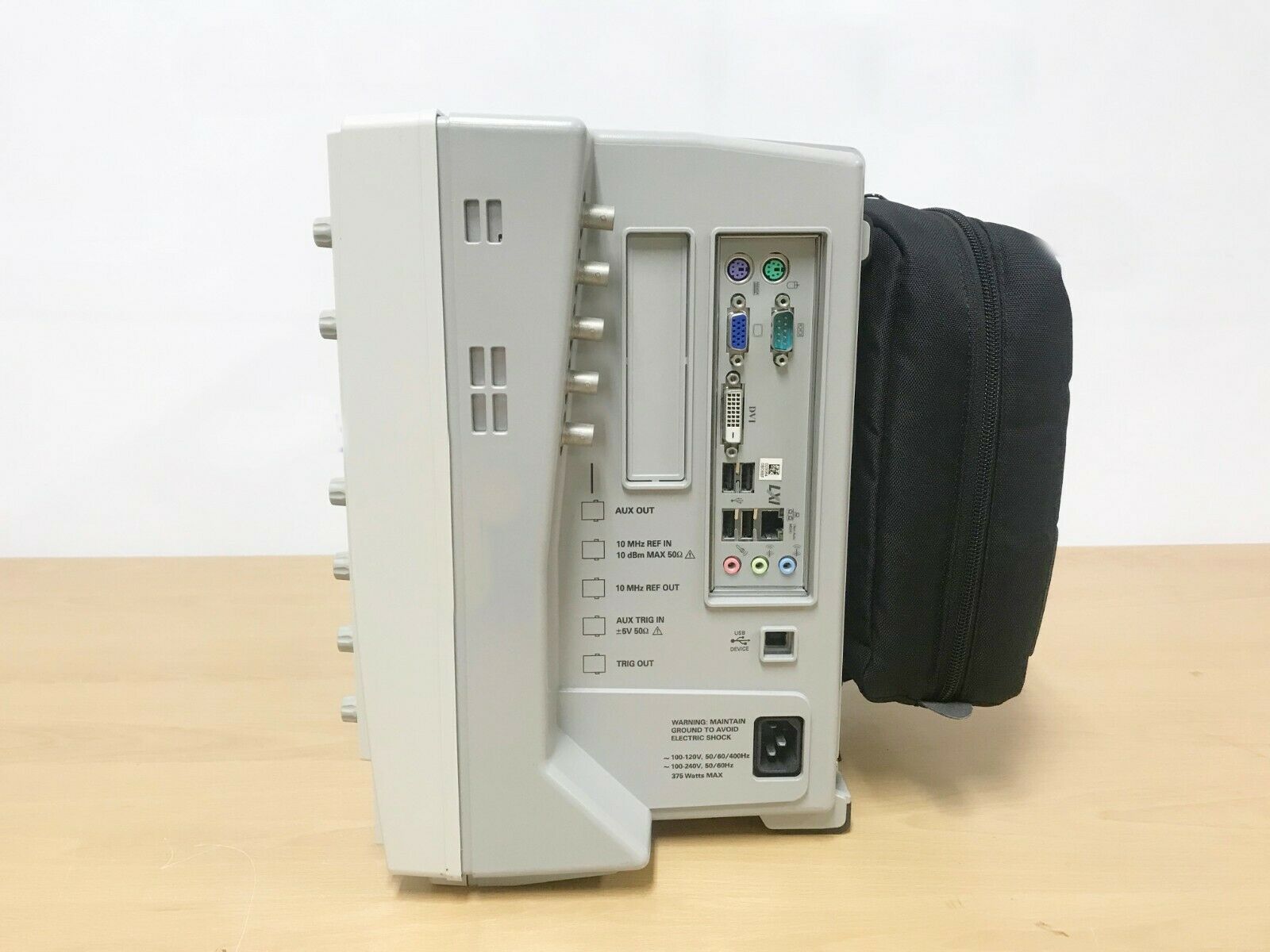

Порты ввода-вывода
LAN	Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать
RS-232 (последовательный порт)	СОМ1, поддержка принтера и печатающего устройства
Параллельный порт	Порт принтера
PS/2	Два порта. Поддерживают манипуляторы и устройства ввода.
USB 2.0 hi-speed (host)	Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели
Видеовыход для второго монитора	15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора
Соответствие стандарту LXI	Функциональный класс С
Общие технические характеристики
Температура	При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С
Относительная влажность	При эксплуатации: до 95% (без конденсации) при температуре +40°С; при хранении: до 90% при температуре +65°С
Высота над уровнем моря	При эксплуатации: до 4000 метров; при хранении: до 15300 метров
Вибрации	При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси
Электропитание	375 Вт 100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц максимальная подводимая мощность
Масса	Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг
Размеры (без ручки)	Высота 330 мм, ширина 430 мм, глубина 230 мм
