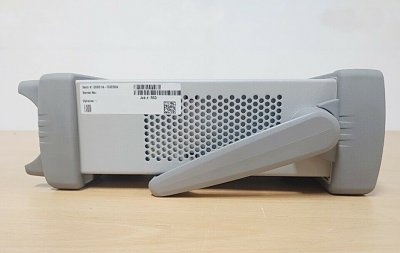

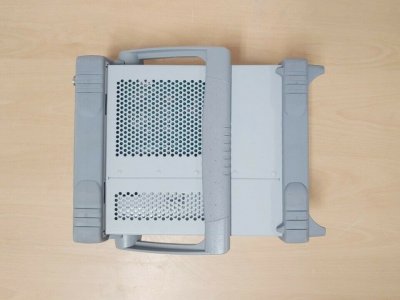

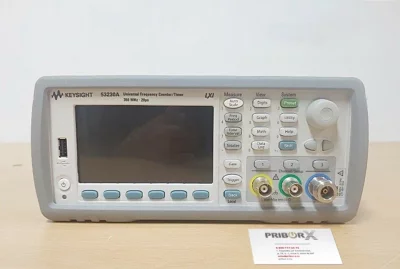

Частотомер Agilent Keysight 53230A
Частотомер Agilent Keysight 53230A является высокоточным и универсальным прибором, предназначенным для измерения частоты и временных интервалов при высоком разрешении. Он может использоваться в самых разных областях, таких как радиоэлектроника, телекоммуникации, научные исследования и метрология.
Этот частотомер может измерять частоту до 350 МГц по умолчанию, но с дополнительными опциями можно увеличить диапазон до 6 или даже 15 ГГц. Он обеспечивает точность измерения до 12 десятичных знаков в секунду для частоты и 20 пикосекунд для временных интервалов. Встроено множество математических и статистических функций для выполнения сложных вычислений прямо на устройстве. Цветной графический дисплей в режиме реального времени отображает данные в виде линейной диаграммы и гистограммы для легкого анализа.
Функция непрерывного измерения позволяет собирать данные без пропущенных точек, что полезно при анализе модулированных сигналов. Все базовые режимы анализа в области модуляции доступны непрерывно, не прерывая сигнал. Подключение к другим устройствам и системам осуществляется через стандартные порты LXI-C / Ethernet и USB, опционально доступен интерфейс GPIB для еще большей гибкости в использовании устройства.
Также стоит отметить, что частотомер оснащен встроенным математическим и статистическим функционалом, что позволяет проводить сложные расчеты прямо на приборе без необходимости подключения к компьютеру. Устройство оснащено цветным графическим дисплеем, который позволяет наглядно отображать данные в виде графиков, гистограмм и лент. Это делает процесс анализа данных более удобным и наглядным.
Для удобства работы с прибором предусмотрены функции непрерывного измерения и регистрации данных. Функция непрерывного измерения позволяет производить анализ без пропуска данных.
В нашем магазине вы можете купить Частотомер Agilent Keysight 53230A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Частотомер |
Число каналов
|
2 |
Рабочий диапазон частот (Гц) Max
|
0-350000 |
Число разрядов
|
12 разрядов/с |
Параметры | Значения |
---|---|
Входы |
|
Стандартные каналы (опция 201 добавляет параллельные входы на задней панели) | Канал 1 и канал 2: от 0 до 350 МГц |
Импеданс, связь по входу | 1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору |
Диапазон уровней на входе | ±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе |
Пороговый уровень для входного события | ±5 В (±50 В) с шагом 2,5 мВ (25 мВ) |
Чувствительность | От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.) |
Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA) | Канал 3 (опция) |
Диапазон частот | Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц |
Диапазон уровней | Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ) |
Чувствительность |
6 ГГц (опция 106): -27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм |
Возможности измерений | |
Разрешение по частоте | 12 разрядов/с |
Разрешение по временному интервалу | 20 пс |
Виды измерений | Частота, период, отношение частот, входное напряжение: макс./мин./размах временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий, отметка времени/MDA |
Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150) |
Несущая частота, период несущей частоты, интервал повторения импульсов (PRI), частота повторения импульсов (PRF), длит. положительного и отрицательного импульсов |
Характеристики стробирования |
|
Установка стробирования (времени счёта) | По времени, внешний, продвинутый (начало стробирования, конец стробирования/время установления и удержания или по событиям) |
Время стробирования (счёта), (шаг) | От 1 мкс до 1000 с (1 мкс) |
Расширенный |
Источник: внутренний/внешний/неиспользуемый входной канал Перепад: положительный/отрицательный; установка задержки и удержания: по времени или по числу событий (перепадов) удержание начала и конца стробирования |
Характеристики запуска |
|
Источник | Внутренний, внешний по шине, ручной |
Счёт запусков и число выборок на запуск | От 1 до 1 000 000 |
Задержка запуска |
От 0 до 3600 с с шагом 1 мкс |
Математические функции, память, скоростные характеристики |
|
Скоростные характеристики | Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал) |
Математические функции | Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление |
Функции статистической обработки | Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий, девиация Аллана |
Графический дисплей | Цифровые данные, тренд, гистограмма линии допуска, маркеры |
Память |
Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB |
Общие характеристики |
|
Время установления рабочего режима | 45 минут |
Дисплей | 4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой |
Габаритные размеры, мм | на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина) |
Масса, кг (фунт) | 3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея) |
Пределы рабочей температуры | От 0 до + 55 °С |
Параметры сети питания | 100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 % |
Интерфейсы | LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400) |
