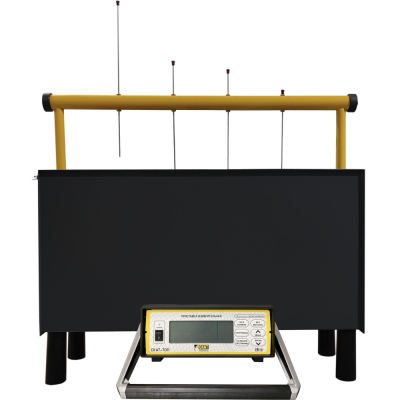

Приставка измерительная СКАТ-70П
Госреестр
Артикул:
x-13466
Приставка измерительная СКАТ-70П предназначена для испытания изоляции защитных средств (резиновые боты, перчатки диэлектрические, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара
* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара
|
Описание
Госреестр № 45952-10
Приставка измерительная СКАТ-70П предназначена для испытания изоляции защитных средств (резиновые боты, перчатки диэлектрические, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты.
При использовании совместно с аппаратами СКАТ-70М или СКАТ-70Ц приставка включается в разрыв кабеля, соединяющего блок измерительный и блок высоковольтный аппаратов. В этом случае имеется возможность увеличения точности установки небольших значений (до 7 кВ) испытательного напряжения за счет понижающего трансформатора, встроенного в приставку.
Есть возможность использовать приставку в комплекте с ЛАТРом и высоковольтным трансформатором. Также опционально приставка может комплектоваться внешним высоковольтным делителем напряжения на 50 кВ, в этом случае приставку можно использовать для испытания штанг, ограничителей перенапряжения, указателей напряжения и прочих испытаний переменным напряжением до 50 кВ.
Приставка позволяет проводить испытание одновременно до четырёх средств защиты (например, перчаток). Для каждого из испытываемых средств защиты производится измерение силы тока утечки, протекающего через него. Величины всех четырёх измеряемых токов утечки одновременно отображаются на дисплее приставки.
Цена указана без НДС
Приставка измерительная СКАТ-70П предназначена для испытания изоляции защитных средств (резиновые боты, перчатки диэлектрические, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты.
Области применения:
- для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках
- для использования совместно с аппаратом высоковольтным испытательным СКАТ-70М, СКАТ-70Ц или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.
Условия эксплуатации:
- температура окружающего воздуха от +10 до +40C
- относительная влажность воздуха до 80% при температуре +25C.
При использовании совместно с аппаратами СКАТ-70М или СКАТ-70Ц приставка включается в разрыв кабеля, соединяющего блок измерительный и блок высоковольтный аппаратов. В этом случае имеется возможность увеличения точности установки небольших значений (до 7 кВ) испытательного напряжения за счет понижающего трансформатора, встроенного в приставку.
Есть возможность использовать приставку в комплекте с ЛАТРом и высоковольтным трансформатором. Также опционально приставка может комплектоваться внешним высоковольтным делителем напряжения на 50 кВ, в этом случае приставку можно использовать для испытания штанг, ограничителей перенапряжения, указателей напряжения и прочих испытаний переменным напряжением до 50 кВ.
Приставка позволяет проводить испытание одновременно до четырёх средств защиты (например, перчаток). Для каждого из испытываемых средств защиты производится измерение силы тока утечки, протекающего через него. Величины всех четырёх измеряемых токов утечки одновременно отображаются на дисплее приставки.
Цена указана без НДС
Характеристики
|
? Стоимость поверки оборудования
Поверка
|
10000 |
|
Тип
|
Приставка измерительная |
Характеристики
| Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0,30…50,00 кВ | |
| Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0,30…20,00 кВ | |
| Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0,30…10,00 мА | |
| Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда | |
| Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда | |
| Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более 0,1% |
| Количество каналов измерения силы тока | 4 |
| Количество диапазонов испытательного напряжения | 2 |
| Время испытания | от 1 мин. до 8 мин. с шагом 1 мин |
| Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны | не более 22 кВ |
| Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя | 52 кВ |
| Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более | 12 мА |
| Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более | 36 мА |
| Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее | 2,5 м |
| Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее | 2,5 м |
| Степень защиты блока измерительного | IP22 |
| Режим работы | круглосуточный |
| Электропитание | от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В |
| Потребляемая мощность, не более | 15 ВА |
| Габаритные размеры блока измерительного | 285 х 95 х 220 мм |
| Габаритные размеры внешнего делителя | 690 х 310 х 310 мм |
| Габаритные размеры ванны испытательной | 820 х 800 х 280 мм |
| Масса блока измерительного | 3 ± 0,3 кг |
| Масса внешнего высоковольтного делителя | 2,5 ± 0,3 кг |
| Масса ванны испытательной | 15 ± 0,5 кг |
| Рабочая температура окружающего воздуха | от +10 до +40 °C |
| Рабочая относительная влажность воздуха | до 80% при температуре +25 °C |
Комплектация
- Блок измерительный СКАТ-70П

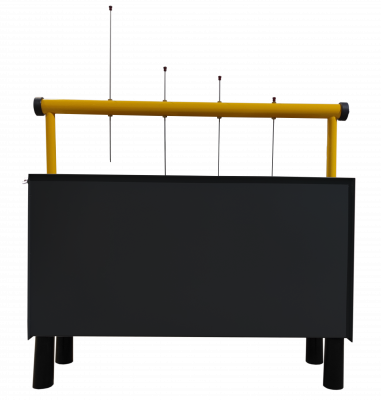

- Ванна испытательная
- Соединительный кабель ванны измерительной
- Межблочный соединительный кабель со СКАТ-70 или СКАТ-70М (при использовании СКАТ-70П совместно со СКАТ-70 или СКАТ-70М)
- Кабель сетевой
- Вставка плавкая ВП-2Б-1.0А
- Паспорт
- Копия свидетельства об утверждении типа
